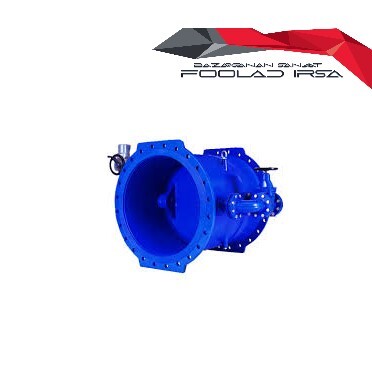

شیر پروانه ای مجهز به سیستم کنار گذر (BEF)

ویژگی ها:

• سایز (میلی متر) : 1400-500
  فشار (بار) : 40-6
  جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
  جنس دیسک : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

از آنجائیکه در موقع پر کردن خطوط انتقال ، جهت اجرای تست فشار ، خروج هوا از نقاط زیاد خط الراس های موجود مشکلاتی را ایجاد می کند بسیاری از مشتریان برای اطمینان بیشتر درخواست می نمایند یک سیستم کنار گذر روی شیر اصلی نصب شود. معمولا اندازه سیستم کنار گذر1:10 قطر خط اصلی بوده که دارای یک شیر قطع و وصل است. برای اینکه بتوان سیستم کنار گذر را بر روی شیر اصلی نصب نمود بایستی طول شیر اصلی مطابق استانداردDIN EN 558-1 Series 15 (ردیف DIN3202-F5) انتخاب شود. علاوه بر خارج شدن هوا بعلت آرام پر کردن خطوط ، لحظه ای که شیرها تحت فشار یکطرفه قرار دارند این امکان وجود دارد که بتوان آنها را به راحتی و با کمترین نیرو باز و بسته نمود. توسط خط کنار گذر با توجه به اختلاف فشار موجود در دو طرف شیر یک توازن فشاری ایجاد شده و خطوط به صورت اصولی در مقابل ضربات آبی محافظت می شوند.
