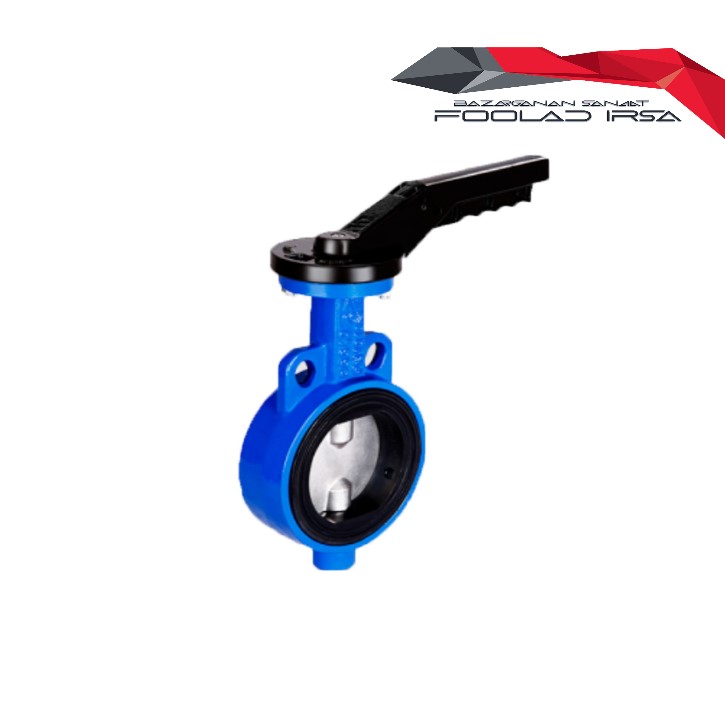

شیر ویفری اهرمی (BCW)
تماس بگیرید
ویژگی ها:
- سایز (میلی متر) : 300-20
فشار (بار) : 16-6
جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
جنس دیسک : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
این شیر برای نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند.
شیر های ویفری و لاگ طرح اکسنتریک (با لاستیک قابل تعویض) با توجه به نوع طراحی این شیر برای لوله های پلی اتیلن و فلنج های فولادی طبق استاندارد EN1092-1 تیپ 01 (Plate flange for welding) و تیپ 12 (Hubbed slip-on flange for welding) و همچنین فلنج های استاندارد ASME B16.5 مدل Slip-on و Lapped مناسب نمی باشند.
لاستیك آببندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تامین می كند.
توجه :
این شیرها احتیاج به واشر آببندی (گسكت) ندارد و استفاده از واشر آببندی عملكرد شیر را مختل می نماید.
