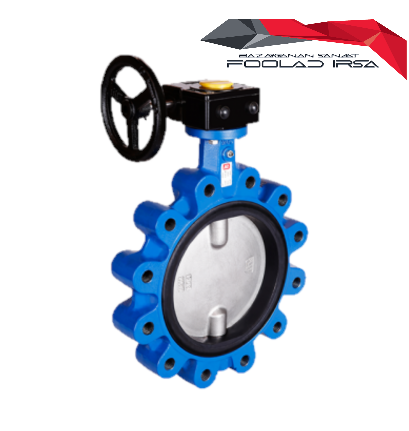

شیر پروانه ای بدون فلنج انتهای خط -لاگ (BCL)

ویژگی ها:

• سایز (میلی متر) : 600-50
  فشار (بار) : 16-10
  جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
  جنس دیسک : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

این شیر برای نصب به فلنج انتهای خط یا نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت  فشار فراهم می كند.

شیر های ویفری و لاگ طرح اکسنتریک (با لاستیک قابل تعویض) با توجه به نوع طراحی این شیر برای لوله های پلی اتیلن و فلنج های فولادی طبق استاندارد EN1092-1 تیپ 01 (Plate flange for welding) و تیپ 12 (Hubbed slip-on flange for welding) و همچنین فلنج های استاندارد ASME B16.5 مدل Slip-on و Lapped مناسب نمی باشند.

لاستیك آببندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تامین می كند.

توجه :
این شیرها احتیاج به واشر آببندی (گسكت) ندارد و استفاده از واشر آببندی عملكرد شیر را مختل می نماید.
