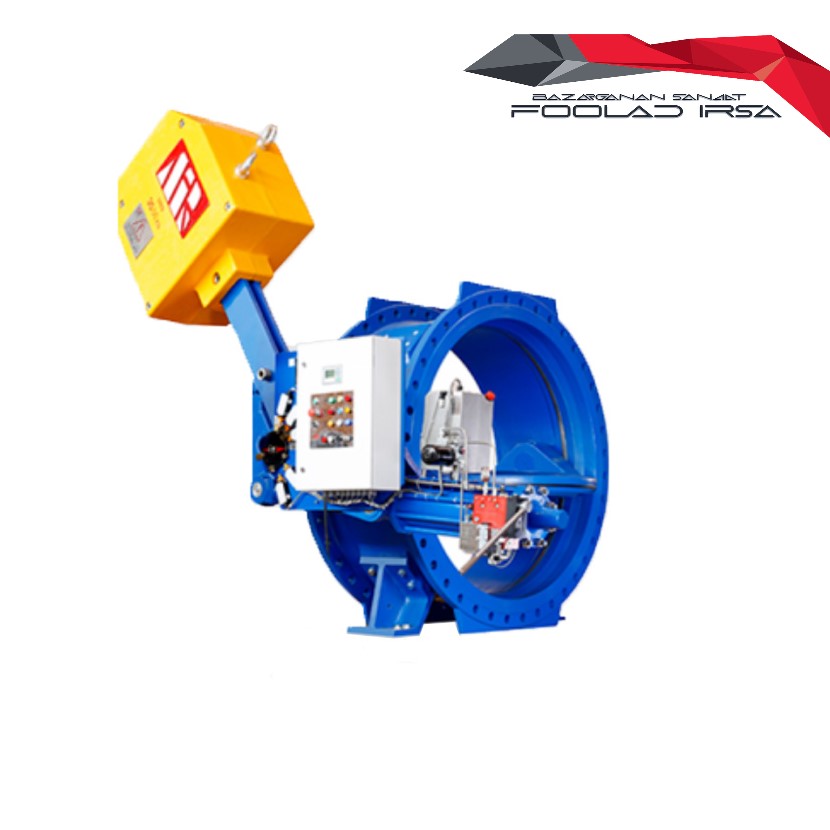

شیر پروانه ای فلنجدار با عملگر هیدرولیک – وزنه ای (BEF)

کاربردها:

کاربردهای شیر اضطراری با عملگر هیدرولیک وزنه ای شرکت میراب، در ادامه توضیح داده شده است. کاربردهای عنوان شده جزء معمول ترین حالت های استفاده از این نوع عملگرها می باشند. در مورد سایر کاربردها، این محصول قابل ارائه با مشخصات درخواستی توسط طراح پروژه می باشد.

  1- شیر ایزوله، کنترل پمپ و یکطرفه Isolating, Non return and Pump control valve

در این حالت از این شیر به صورت چند منظوره (ایزوله، یکطرفه و کنترل پمپ) استفاده می شود و وظیفه حفاظت از الکتروموتور و پمپ را به عهده داشته و تضمین کننده شروع حرکت آرام موتور و پمپ می باشد . در هنگام خاموش شدن پمپ و یا قطع اضطراری برق نیز به عنوان شیر یکطرفه با بسته شدن آرام از ایجاد ضربه قوچ جلوگیری می کند . همچنین از این شیر بعنوان شیر قطع اضطراری سریع جهت جلوگیری از برگشت آب به ایستگاه پمپاژ در هنگام ایجاد شکستگی در ایستگاه پمپاژ استفاده می شود.

  2- شیر کنترل ورودی مخازن Over flow Control valve for Reservoir

این شیر در خط ورودی مخازن با دریافت فرمان از یک سنسور می تواند سطح آب مخزن را کنترل نماید، در عین حال در صوت شکستگی لوله در مسیر ورودی مخزن جریان سیال را متوقف و از برگشت و هدررفتن آب مخزن و خرابی ناشی از جاری شدن ناخواسته آب جلوگیری می نماید و در زمان سرویس و تعمیرات، بعنوان شیر ایزوله عمل می کند.

  3- شیر ایمنی ورودی توربین Safety Valve for Turbine Inlet

این شیر در مسیر آب ورودی توربین قرار می گیرد و به عنوان شیر ایمنی در مواردی که توربین سریعا باید متوقف گردد استفاده می شود. در موارد زیادی این شیر به عنوان بای پاس (گذر جانبی) به منظور سنکرون کردن سرعت توربین بکار می رود و در موقع سرویس و تعمیرات، بعنوان  شیر ایزوله عمل می نماید.

  4- شیر شکستگی لوله Burst Control Valve

در شبکه های آبرسانی ممکن است لوله در اثر عوامل غیر قابل پیشگیری طبیعی مانند طوفان و سیل، زلزله، رانش زمین و حرارت و یا به دلایل دیگری مانند آتش سوزی، انفجار و … دچار شکستگی گردد .در صورت وقوع شکستگی بمنظور جلوگیری از خرابی های ناشی از جاری شدن آب و همچنین حفظ منابع آب ، این شیر می تواند به خوبی انجام وظیفه نموده وسریعا مسیر آب را بدون نیاز به انرژی خارجی مسدود نماید.

  5- شیر تخلیه اضطراری آب از سیستم  Quick opening vale

در مواقع اضطراری ممکن است تخلیه آب از سیستم ضروری باشد. برای مثال ممکن است برق نیروگاه قطع و در همان زمان تخلیه آب از رادیاتورهای برج خنک کن ضروری باشد (به علت خطر یخ زدگی در زمستان) .در این حالت از شیرنرمال بسته با عملگر هیدرولیک وزنه ای می توان استفاده نمود به این صورت که در موارد اضطراری شیرتوسط سقوط وزنه سریعا باز شده و سبب تخلیه آب از سیستم می گردد. همچنین در برخی شرایط نیاز است تا به صورت سریع و اضطراری جریان آب اضافی از شبکه به داخل سیستم ایجاد گردد که این نوع شیر می تواند با باز کردن سریع مسیر این جریان را برقرار سازد.

در کاربردهای ردیف ۱تا ۴ شیر تحت شرایط کاری نرمال کاملا باز می باشد (هنگامی که وزنه بالا است شیر باز است).

در مورد ردیف ۵ شیر تحت شرایط نرمال کاملا بسته بوده و در شرایط عادی به عنوان دریچه ای بسته عمل می نماید. (هنگامی که وزنه بالاست شیر بسته است).
